英特尔14A工艺2029年量产 应对台积电三星竞争

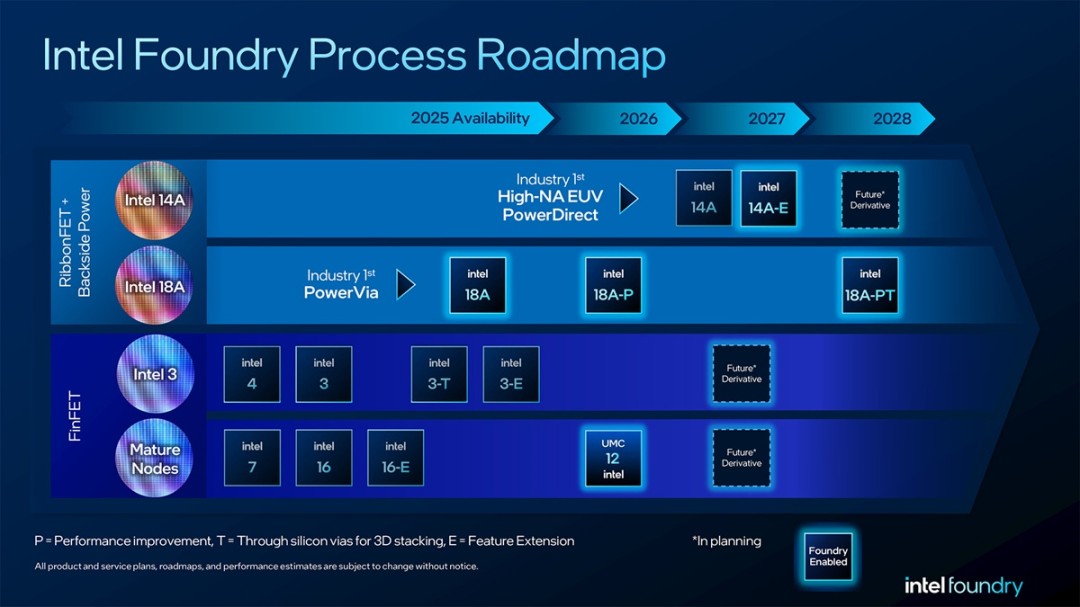

芯片领域近来再度呈现出热闹非凡的景象, 英特尔于2024年2月举办的活动期间, 清清楚楚地将未来的工艺路线图毫无保留地展示给众人观看, 众多人原本认为他们所拥有的仅仅只有18A, 然而实际上在后续还隐藏着更为厉害的产品, 此次他们不但公开并且宣布了Intel 14A, 还不动声色地额外增添了一个Intel 14A2, 这绝非仅仅是进行简单的名称更改, 而是为了能够有效应对台积电以及三星所施加的竞争压力和挑战态势。

那些作为竞争对手的存在, 都在致力于搞1.4nm, 英特尔可不能只是干坐着等待灭亡, 他们有着自己的打算, 打算在14A的这个基础之上, 去搞一个改良版本。这样一种紧迫感, 使得英特尔必须加快自身的脚步。毕竟在半导体这个行业里面, 一旦是落后任何一步, 就很有可能会掉队相当大的一截。英特尔的这一行为举措, 明显是想要凭借着更为密集的节点, 从而重新去夺回制程技术方面的领先地位。

14A引入高能光刻

对于英特尔而言, Intel 14A所作所为堪称重大举措, 其首次将High – NA EUV光刻技术引入行业, 经由该技术能够达成电路刻蚀更为精细之效果, 预计于2028年开展试产工作, 并于2029年实现量产目标, 此行动乃是英特尔奋起直追先进制程的关键重要步骤, 缺乏此技术作为支撑力量, 后续节点实现推进颇显困难。

此项技术并非毫无依据地出现, 而是建基于先前的积攒, High-NA EUV能够明显地提高分辨率, 使得晶体管制作得更为微小, 英特尔期望依靠这种途径, 在性能方面胜过对手, 尽管时间节点设定在2029年, 然而提前进行规划表明他们心中有谱。

背面供电延续优势

英特尔14A持续采用位于背面的供电技术, 此乃英特尔特有的精湛技术, 该技术根除了晶圆正面的供电布线的情形, 使得信号传输之中更为顺畅无阻。与更新升级之后的GAA晶体管架构相协同运作, 性能的提升展现得甚是显著可观。于相同功率的状况之下, 速度能够加快百分之十五至百分之二十。

这究竟意味着啥呢? 意味着手机或者电脑运行起来会更加快捷, 然而电池却能够更为持久耐用。又或者在同样的速度状况下, 功耗能够降低超过四分之一。除此之外, 晶体管的密度还能够提升30%。这样一种涵盖各个层面的优化, 使得英特尔在PPA指标方面拥有了强大的实际能力, 完全具备和台积电一较高下的底气。

14A2缩小金属间距

等到了Intel 14A2这个阶段, 英特尔把玩法弄得更加精细入微了, 其所作的计划是要将最低金属互连层的间距从28nm缩减至21nm, 这一举措表面看上去幅度没那么大, 然而对于晶体管密度的提升作用却是极为显著的, 布线变得更为密集意味着在单位面积范围之内能够容纳进更多的晶体管。

这是用以应对更为极致的性能需求, 因摩尔定律趋近物理极限, 每一纳米的提升皆来之不易, 英特尔借缩小间距, 尝试于有限空间内发掘更大潜力, 这般精益求精的态度, 乃是其维持竞争力的关键手段。

双面供电解决瓶颈

然而, 间距缩小却致使新问题出现了。原本的背面供电架构或许承受不了更高的电流密度。所以英特尔想出了一个介于两者之间的办法: 以保留背面供电作为主要方式, 与此同时启用部分正面布线来当作辅助。这便是所谓被称作“双面供电”的设计。

这个方案存在一定冒险性, 原因在于其会使布线难度有所提升 , 可是呢它又能够减轻供电方面所带来的压力 , 能保障芯片稳定地运行。在先进制程的状况之下 , 供电常常是存在限制的难题。英特尔作出进行平衡密度 、供电以及制造难度这般举动 , 呈现出了具备务实特性的工程思维。

应对竞争格局变化

台积电发力猛推1.4nm产品, 三星同样如此, 这给相关方面带去不小压力。英特尔更新路线图, 并非仅仅着眼于技术突破, 更在于提升市场信心。英特尔通过公布14A2这类改良节点, 向客户呈现出自身具备持续迭代的能力。

是稳定又领先的供应为客户所需, 英特尔开展如此举动, 其目的在于向市场表明一件事, 即他们不会出现掉队的情况, 就算在极端制程方面暂时处于落后态势, 然而他们拥有后续所具备的手段去补齐存在了短板, 这样的一种策略对留住那些对制程有着极致层面要求的客户均是有所帮助的。

你认为, 英特尔所采用的双面供电方案, 能够协助他们, 在二零二九年之前, 追赶上台积电吗, 欢迎于评论区, 去聊聊你针对此的看法, 可别忘了要点赞并分享哟。
